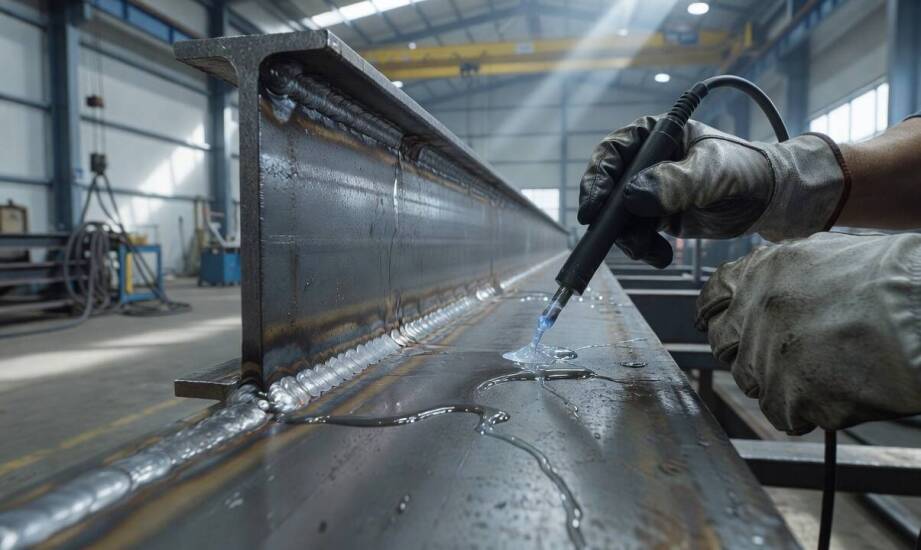

Co w praktyce oznaczają badania nieniszczące i jak dobrać metodę kontroli spoin w konstrukcjach stalowych

Weryfikacja jakości złączy spawanych bez naruszania struktury materiału stanowi fundament bezpieczeństwa zaawansowanych konstrukcji stalowych i aluminiowych. Błędy w spoinach narażają zakłady przemysłowe na katastrofalne w skutkach awarie, wielotygodniowe przestoje całych linii produkcyjnych oraz ogromne koszty napraw gwarancyjnych. Ocena integralności wykonanego złącza musi odbywać się w sposób, który w najmniejszym stopniu nie wpłynie na jego późniejsze właściwości eksploatacyjne i wytrzymałościowe. Producenci elementów maszyn oraz infrastruktury dla przemysłu ciężkiego opierają swoją kontrolę jakości na znormalizowanych procedurach badawczych. Pozwalają one zajrzeć w głąb spoiny jeszcze na hali produkcyjnej. Finansowa stawka takich weryfikacji jest potężna, ponieważ naprawa usterki na placu budowy kosztuje kilkukrotnie więcej niż wyeliminowanie wady bezpośrednio u wytwórcy.

Klasyfikacja wad spawalniczych i metody powierzchniowe

Szeroko stosowany w środowisku przemysłowym ndt skrót pochodzi od angielskiego terminu Non-Destructive Testing i określa precyzyjnie zbiór technik oceny stanu materiałów bez ich fizycznego uszkadzania. Inspektorzy pracujący na halach produkcyjnych poszukują ściśle określonych nieprawidłowości w obszarze złączy spawanych. Norma badawcza EN ISO 6520-1 klasyfikuje występujące niezgodności spawalnicze w sześciu głównych grupach. Należą do nich przede wszystkim:

• groźne pęknięcia wzdłużne i poprzeczne,
• rozległe pustki gazowe,
• uciążliwe wtrącenia stałe,
• niedopuszczalne braki przetopu w grani.

Wykrycie tych defektów na wczesnym etapie wytwarzania chroni gotowy wyrób przed drastycznym obniżeniem jego projektowanej nośności. Procedury kontrolne stosowane w inżynierii dzielą się zasadniczo na techniki powierzchniowe oraz objętościowe. Podstawowe badania wizualne, penetracyjne oraz powszechnie wykorzystywane metody magnetyczno-proszkowe pozwalają na szybką lokalizację wad otwartych bezpośrednio na powierzchnię lica. Systemy te z dużą skutecznością sprawdzają spoiny płytkie i różnego rodzaju podcięcia, gdzie ewentualne pęknięcia nie sięgają głębiej niż dwa milimetry w głąb materiału bazowego. Przekroczenie tej granicy fizycznej sprawia, że zastosowanie wyłącznie technik powierzchniowych staje się całkowicie niewystarczające z inżynieryjnego punktu widzenia. Pęknięcia ukryte głęboko w grani grubego złącza wymagają zastosowania zupełnie innych zjawisk fizycznych.

Badania objętościowe i rola certyfikowanego personelu

Masywne elementy nośne i grube blachy stalowe wymagają bezwzględnego wdrożenia metod objętościowych w procesie weryfikacji jakości. Metody ultradźwiękowe stają się technologicznie niezbędne przy grubościach blach przekraczających sześć milimetrów, ponieważ odpowiednio wygenerowana fala akustyczna bez problemu penetruje całą objętość sprawdzanego złącza. Zaawansowany defektoskop rejestruje powracające odbicia od wewnętrznych pustek lub braków przetopu, co pozwala niezwykle precyzyjnie określić fizyczny rozmiar i dokładną głębokość zalegania wady. Skuteczność tej wyrafinowanej metody zależy w ogromnej mierze od wiedzy i praktycznego doświadczenia konkretnego operatora. Audytor musi sprawnie odróżnić sygnał wywołany pęknięciem od fałszywego echa pochodzącego ze skomplikowanej geometrii złącza.

Rygorystyczne wymogi formalne dotyczące kwalifikacji inspektorów precyzuje kluczowa dla branży norma PN-EN ISO 3834. Dokument ten narzuca producentom bezwzględny obowiązek zatrudniania personelu z certyfikatem drugiego stopnia. Zgodnie z międzynarodowymi wytycznymi PN-EN ISO 9712 tylko taki specjalista ma pełne prawo wykonywać skomplikowane pomiary oraz samodzielnie interpretować zebrane odczyty defektoskopowe. Praktycy i inżynierowie reprezentujący KTM Weld wielokrotnie obserwują podczas audytów zakładowych, że brak właściwych uprawnień u kontrolerów prowadzi do skrajnie błędnej oceny spoin. Zakwalifikowanie wadliwego połączenia stalowego jako w pełni zgodnego z normą stanowi zawsze bezpośrednie zagrożenie dla stabilności i bezpieczeństwa całej wznoszonej konstrukcji.

Klasy wykonania konstrukcji a uniknięcie odrzutów

Każda wytwarzana na rynek europejski konstrukcja stalowa podlega ostrym rygorom normy PN-EN 1090, która definiuje cztery oddzielne klasy wykonania. Prawidłowe i wczesne przypisanie wymagań projektowych do odpowiedniej kategorii EXC determinuje dokładny zakres oraz minimalny procentowy udział badań nieniszczących w procesie produkcji. Wyższe i bardziej wymagające klasy narzucają znacznie zwiększoną częstotliwość kontroli objętościowej dla kluczowych węzłów nośnych. Błędna lub zbyt swobodna interpretacja tych twardych wytycznych przez zakładowy dział kontroli jakości skutkuje poważnym naruszeniem specyfikacji technicznej całego kontraktu.

Zewnętrzni inspektorzy nadzoru budowlanego oraz wyznaczeni przedstawiciele inwestora bardzo rygorystycznie weryfikują dostarczone protokoły z pomiarów spawalniczych. Przedstawienie dokumentacji jakościowej opartej na niewłaściwie dobranej metodzie badawczej prawie zawsze kończy się natychmiastowym odrzuceniem całej dostarczonej partii produkcyjnej. Zakład wytwórczy musi wtedy na własny koszt i z opóźnieniem powtórzyć weryfikację serii wyrobów, wykorzystując właściwe techniki sprzętowe oraz angażując dodatkowy personel z wyższymi uprawnieniami. Spójne powiązanie wdrożonych procedur spawania, dobrze wytypowanych badań oraz certyfikowanego personelu gwarantuje firmie bezproblemowy odbiór gotowych elementów konstrukcyjnych na placu budowy.
